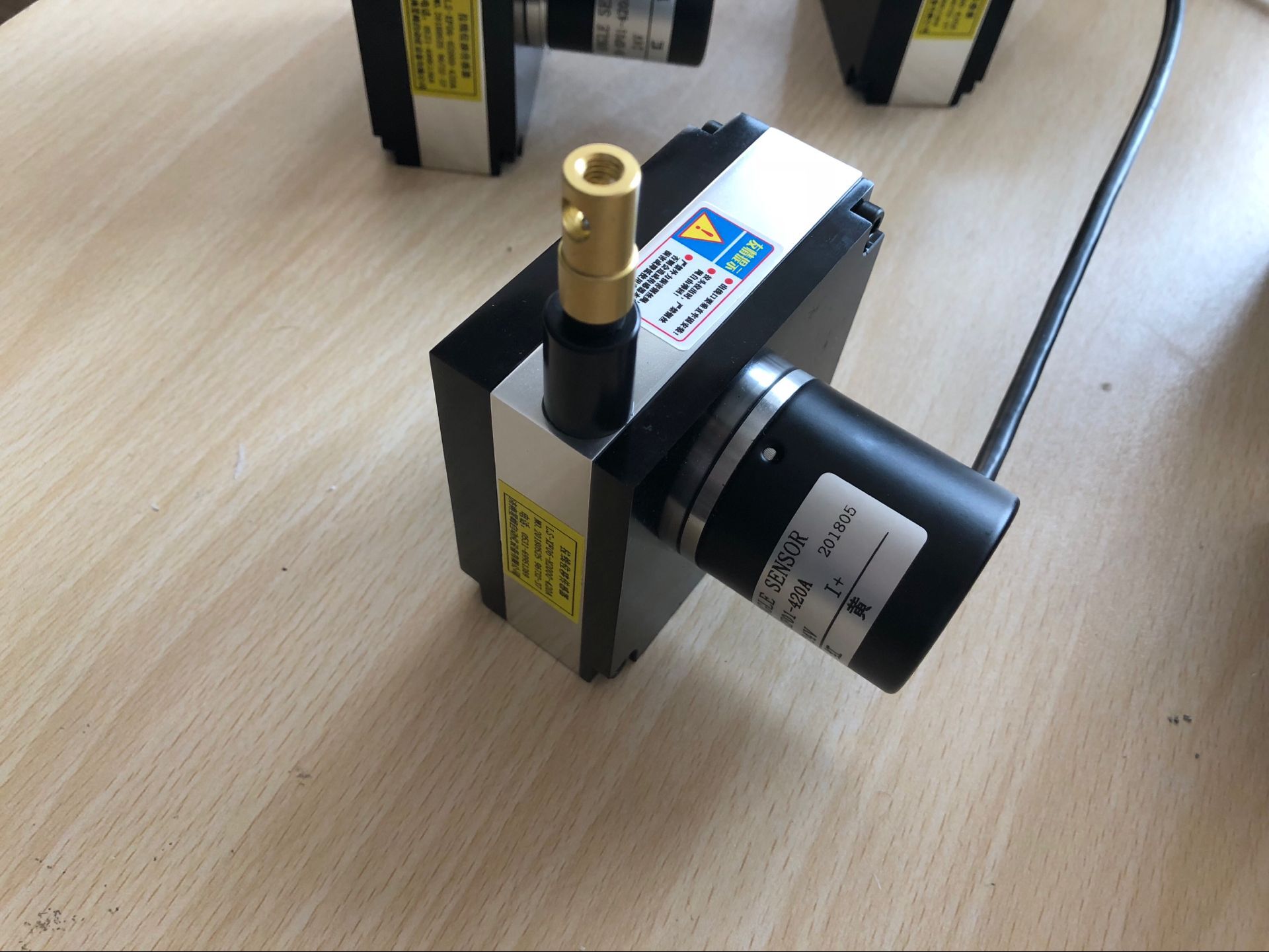

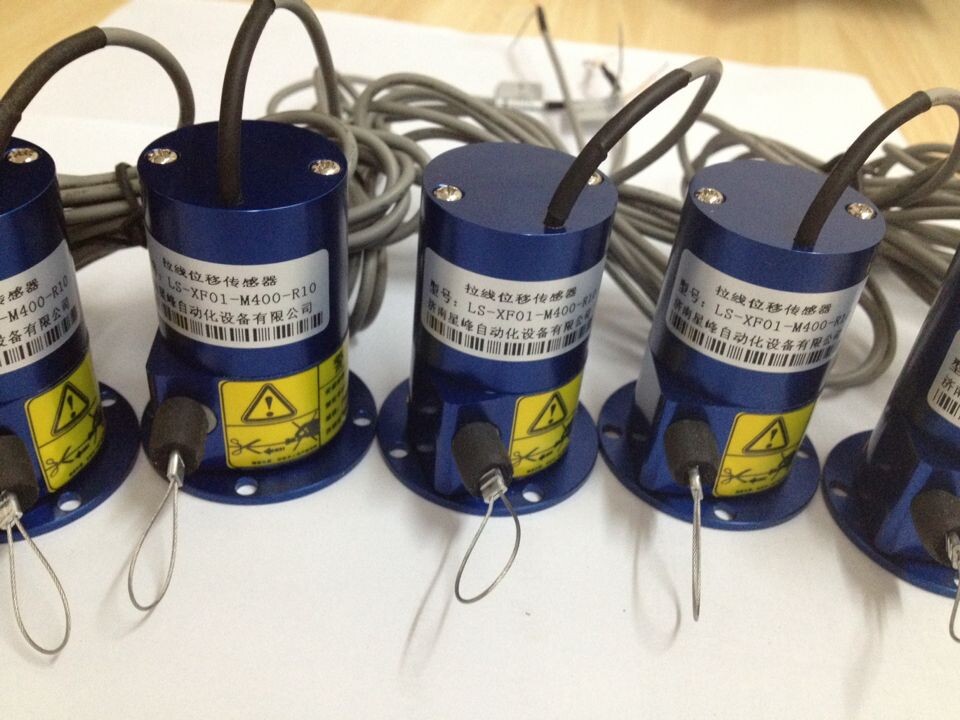

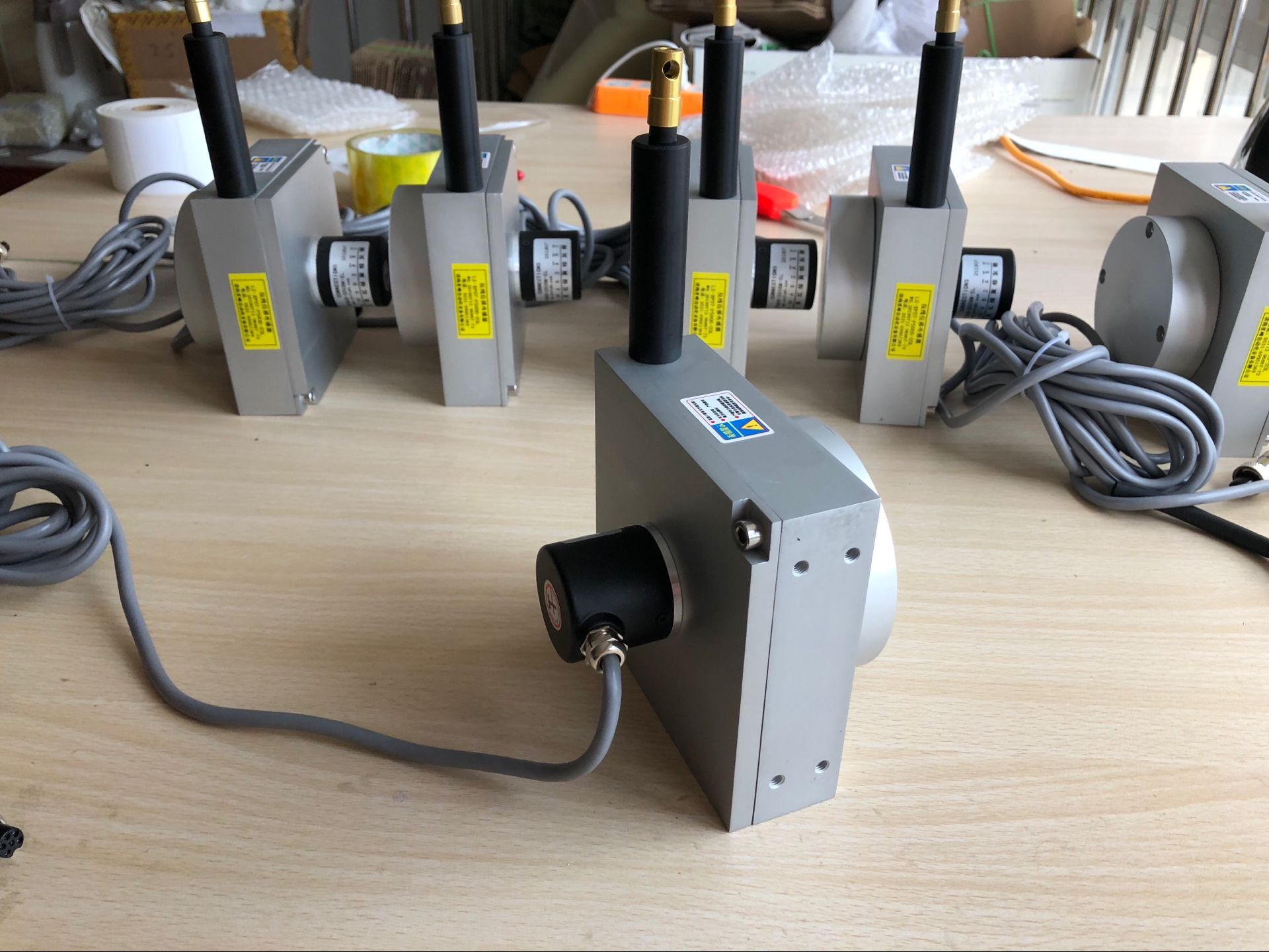

拉繩位移傳感器也可以稱作拉繩傳感器、拉繩電子尺，產品結構精巧，結合了角度位移傳感器和直線位移傳感器的優點，設計成為一款外形尺寸小、結構緊湊、測量行程大、精度高的拉繩位移編碼器，下面就讓我們星峰自動化的田小編來為大家介紹一下拉繩位移傳感器的結構和精度是怎樣的：
一、拉繩位移編碼器的結構：
拉繩位移傳感器由以下元件構成：精確標定好的測量鋼絲繩，能纏繞鋼絲繩的繞線輪，能帶動鋼絲繩回收的發條，鋁合金外殼，角度位移傳感器以及可選擇的電子元件。
二、拉繩位移傳感器精度的計算方式:
位移傳感器的測量精度與角位移內部的電位器有關。電位器可以是0.25%，0.15%，0.1%等精度，加上繞線輪的誤差(±0.02mm)，如果是電流或者電壓輸出，還有電壓/電流轉換是的誤差，以及裝配誤差，實際的位移傳感器精度難以與電位器標注的誤差完全相等。所以實際的誤差需要在電位器的精度上加0.05%，以此為依據才是計算位移傳感器的參數。
用在實際產品上的計算方式是：量程x精度=誤差。
綜上所述就是拉繩位移傳感器的結構和精度的計算方式，在使用的時候，可以根據濟南星峰自動化設備有限公司發貨的時候配帶的說明書去操作，如果操作遇到其它問題，可以咨詢星峰自動化的技術人員，我們會用專業的技術和良好的態度為您排憂解難。
|
