傾角/角度位移傳感器的選型

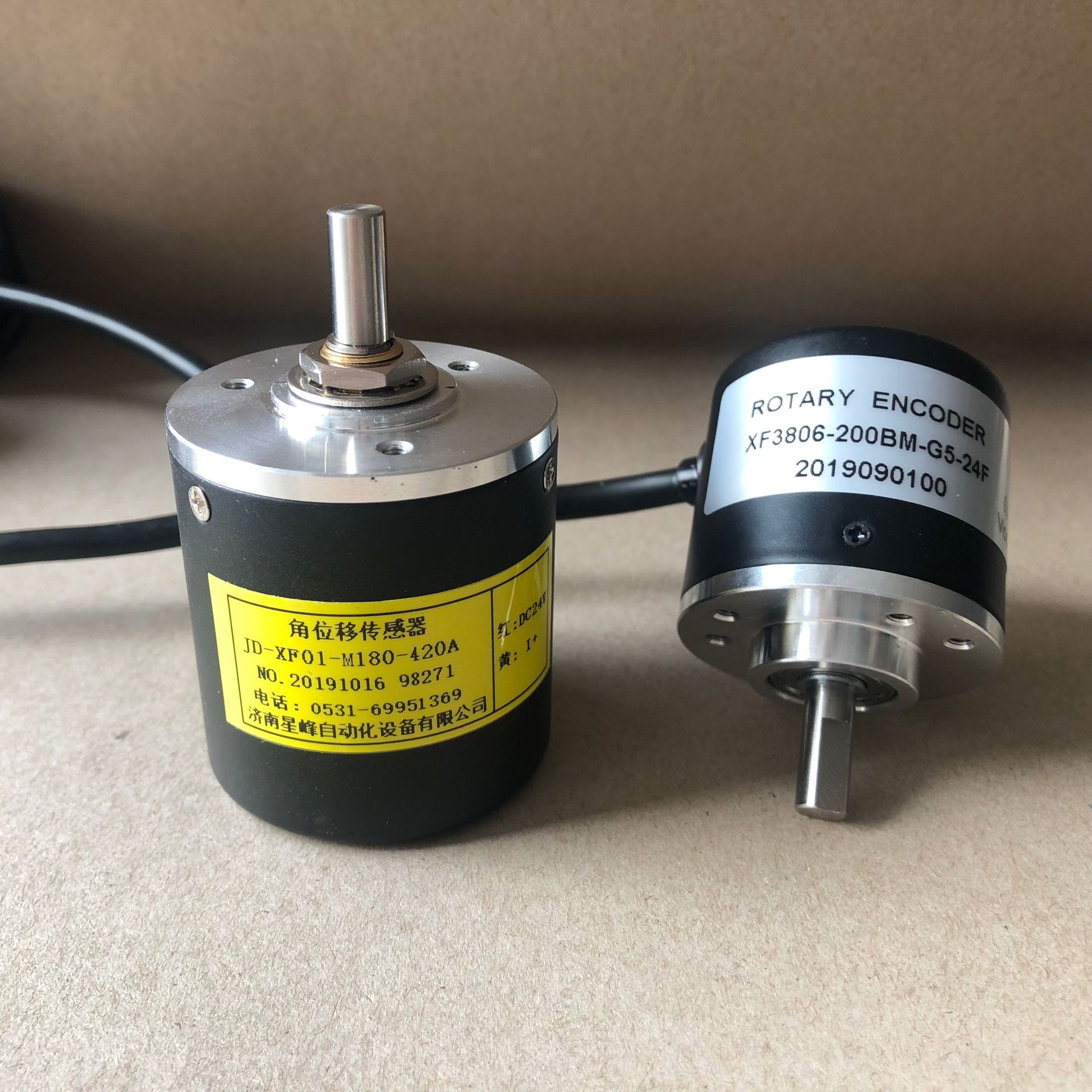

星峰系列的角位移傳感器分兩大類，一類是增量型脈沖信號的，也就是方波輸出的編碼器，另外一類是模擬量信號的，也就是通常所說的電位器信號�？蛻�(hù)可以根據實際需要的不同自主選擇所需要的信號。
增量型脈沖信號的角位移傳感器選型的時候需要確定外形尺寸、輸出信號（F和L）、供電電壓(DC5V和DC24V)和脈沖數(1000、2000、2500等）等參數，較主要的是輸出信號這個參數，如果選錯了，您訂購了的角位移傳感器是完全不能用的。
模擬輸出型的角位移傳感器的分三小類，電阻（R）、電流（I）和電壓型（V），模擬輸出型角位移選型的時候也是需要外形尺寸、以及需要什么信號（0-5K，0-10k，4-20mA，0-5V，0-10V等）和供電電壓。
但是不同的是模擬量的還需要確定的是接線方式：
1. 電流型的有兩線制（A）、三線制（B）和四線制（C）三種。
2. 電壓型的分三線制（B）和四線制（C）兩種。顧名思義，兩線制的就是兩根線，一根電源和一根信號。
3. 三線制的就是一根電源+加一根信號+和一根公共端。
4. 四線制的是電源+、-和信號+、-。電阻信號的角位移傳感器就不用確定接線了，它只有一種接線方式，電阻的兩端和滑動端。
這里還需要明確一下，角位移傳感器的電纜線都是1.5米長度左右屏蔽線，如果工況實際需要的長度需要1.5米以上的話一定要在訂貨的時候告訴工作人員，不然到時候收到的角位移傳感器電纜線長度不夠了還需要自行接線，會比較麻煩。
具體的參數選型可以咨詢我們的銷售人員或者到選型頁面的詳細頁里選擇。
|
