電位器拉線式位移傳感器的工作原理
我們大家都知道拉線式位移傳感器是通過角位移傳感器加裝一組拉繩裝置，通過角度變換經過繞線輪轂來測量直線位移變化，那么電位器式拉線位移傳感器的工作原理是怎樣的呢？這里小編根據我們公司的生產技術經驗，來給大家介紹下電位器拉線式位移傳感器的工作原理。
電位器式拉線位移傳感器是拉繩位移傳感器的一種，它的工作原理是通過電位器角位移傳感器的角度變化經過繞線輪轂測量出物體的實際直線位移量，角度的直線位移經過電位器轉換成電阻輸出，供我們記錄。
電位器拉繩位移傳感器的拉繩隨著移動物體拉出，拉繩移動帶動繞線輪轂轉動，輪轂轉動電位器的電阻值產生變化，電阻值的變化量反映出物體的直線位移量，電阻值的增加或者減小則能反映出物體的移動方向。
例如100mm量程對應0-10K電阻，拉繩沒有拉出時電阻值是0K。拉繩全部拉出也就是100mm時，電阻值是10k，拉繩慢慢往外拉出到20mm時，電阻值是對應的2K，怎么測方向呢，我們就看電阻值是增加還是減小，在2K時物體移動如果電阻值變成1k，那拉繩就是在20mm的基礎上收回了10mm，如果2K變成了3K，那就是在20mm的基礎上拉繩繼續拉出了10mm。通常在電位器上通上電源電壓，可以把電阻變化轉換為電流或者電壓輸出。

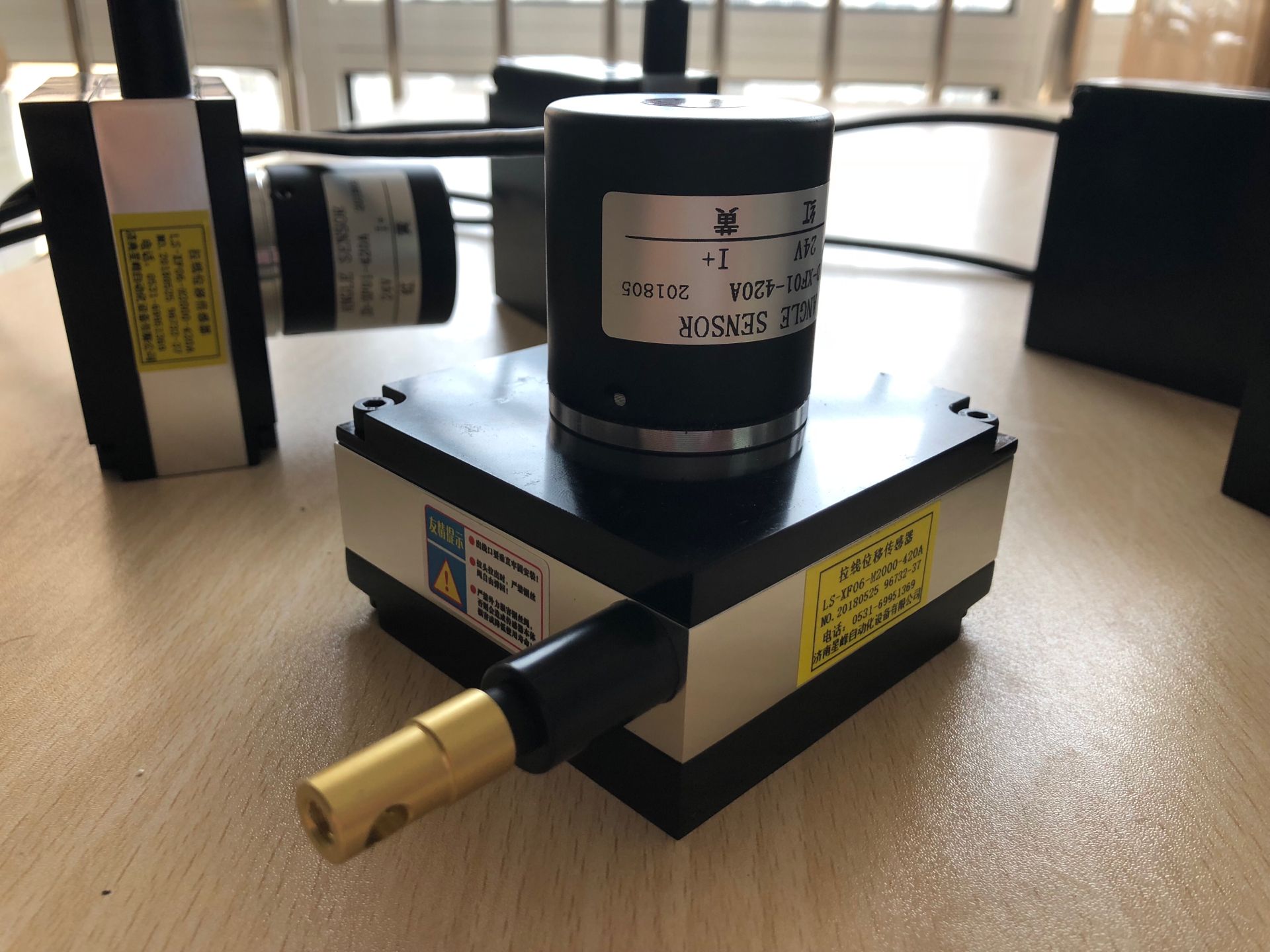

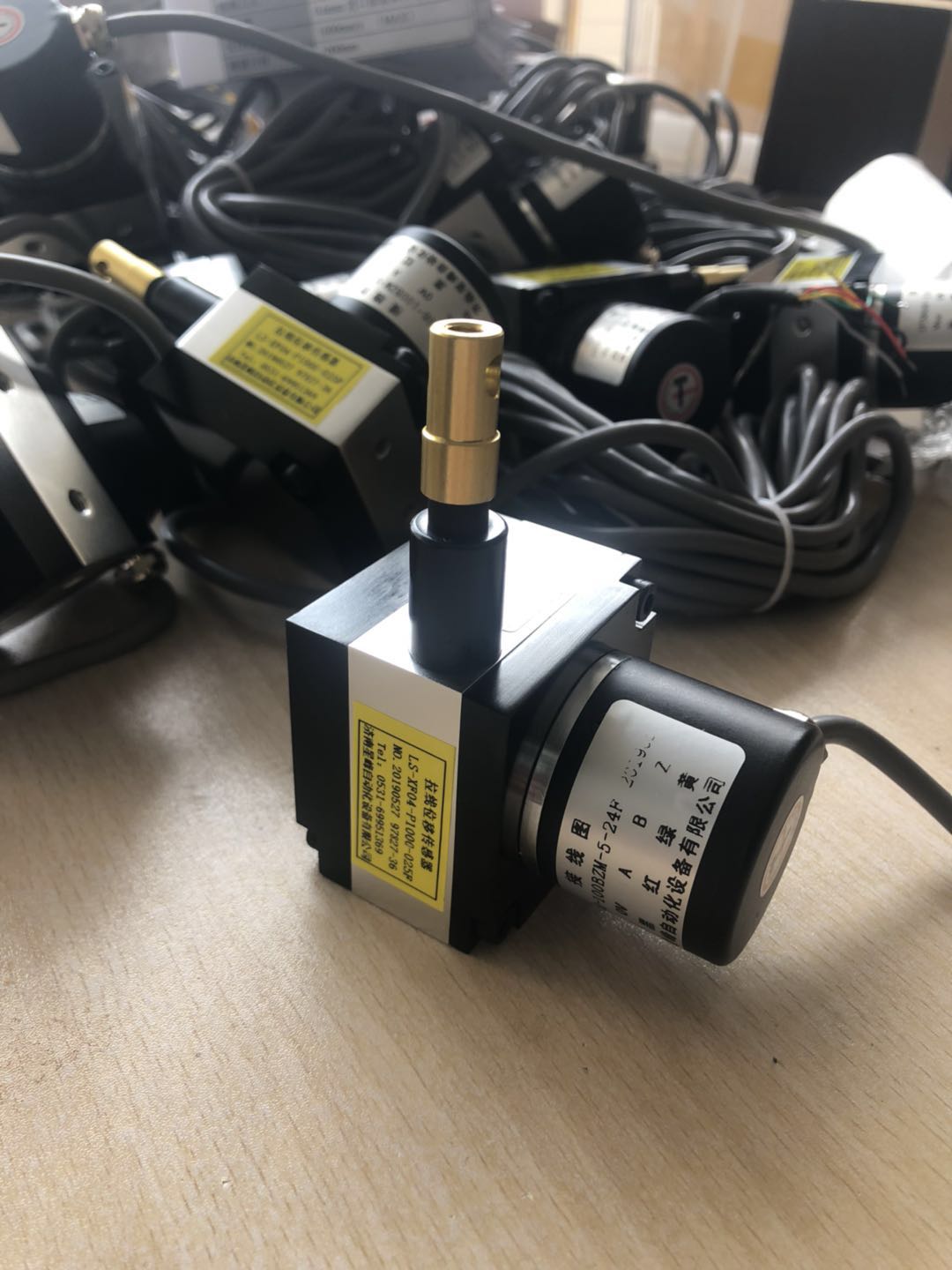

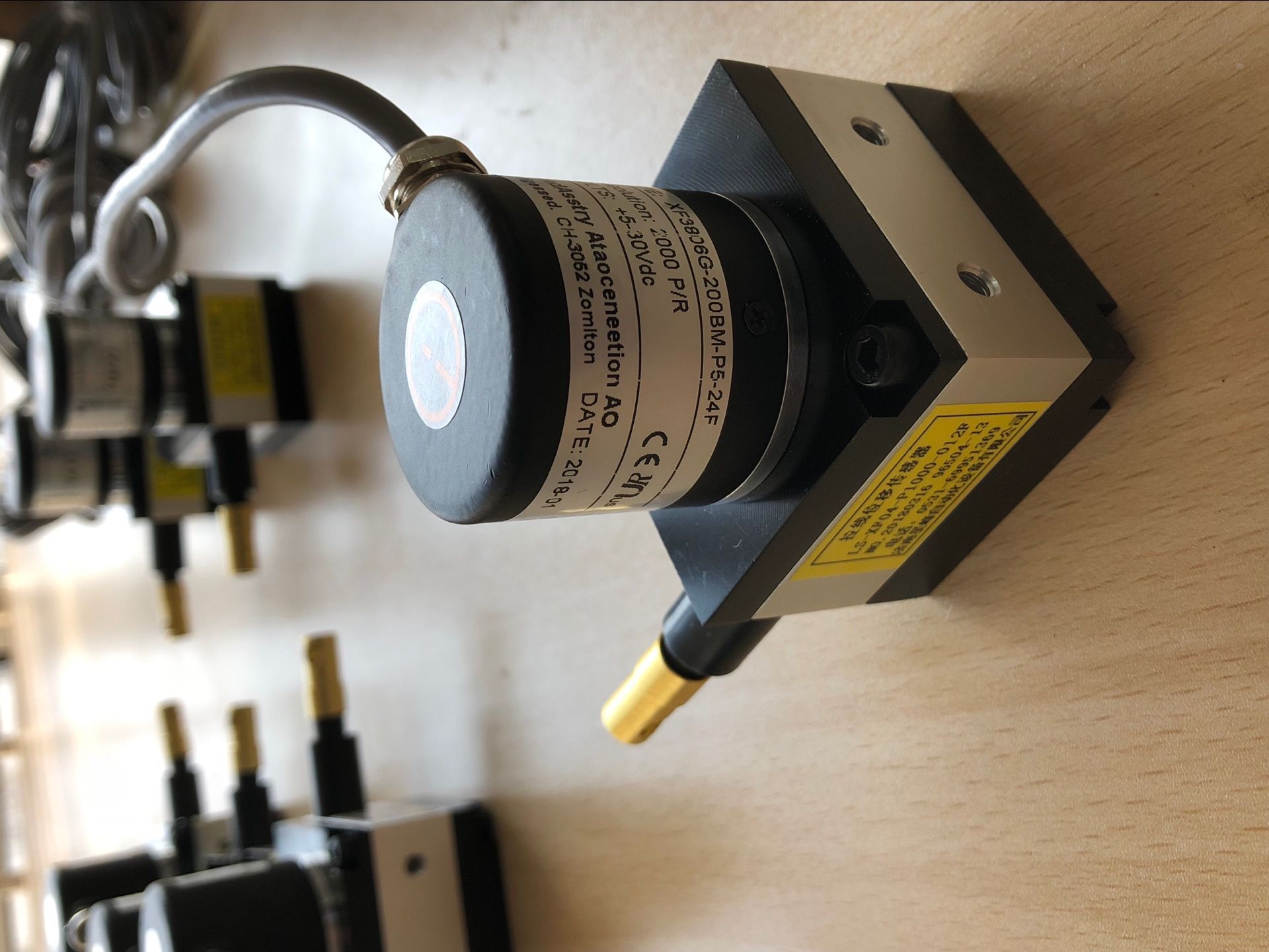

以上就是小編根據生產調試拉線電子尺總結的電位器式拉繩位移傳感器的工作原理，拉線電子尺體積小，精度高，安裝方便，受到很多客戶的喜歡，歡迎咨詢。
|
